ডায়নামিক মাইক্রো টর্ক সেন্সর ইন-লাইন টর্ক ট্রান্সডুসার 0-5 Nm সহ

মডেল: DTS-03D

অন্য নাম: ইন লাইন টর্ক ট্রান্সডুসার

◆ বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

ছোট টর্ক সেন্সর হল একটি নতুন পণ্য যা আমাদের কোম্পানি দ্বারা স্ট্রেন ব্রিজের বিশেষ প্রযুক্তির ভিত্তিতে তৈরি করা হয়েছে, যা ছোট ভলিউম এবং উচ্চ গতি সহ সমস্ত ধরণের টর্ক পরিমাপের জন্য উপযুক্ত।

পণ্য আউটপুট 5~15kHz ফ্রিকোয়েন্সি সংকেত বা 4~20mA বর্তমান সংকেত, দীর্ঘ-দূরত্বের সংক্রমণের জন্য উপযুক্ত।

এই পণ্যটি আকারে ছোট, ব্যবহার করা এবং ইনস্টল করা সহজ, শক্তিশালী সংকেত বিরোধী- হস্তক্ষেপ ক্ষমতা

পণ্যটি নন-যোগাযোগের ধরন, পরিধান নেই, সর্বোচ্চ গতি 8000-18000 RPM, দীর্ঘ-মেয়াদী উচ্চ-গতির ঘূর্ণন অবস্থার জন্য উপযুক্ত

◆ মাত্রা:

product-639-472

অ্যাপ্লিকেশন:
DTS সিরিজের ডায়নামিক টর্ক সেন্সর হল টর্ক এবং যান্ত্রিক শক্তি খরচের জন্য একটি সঠিক পরিমাপকারী ডিভাইস। প্রধানত প্রয়োগ করা হয়
1.1 ইলেক্ট্রোমোটর, ইঞ্জিন মোটর, অভ্যন্তরীণ-দহন ইঞ্জিন এবং অন্যান্য ঘূর্ণায়মান সরঞ্জাম।
1.2 ফ্যান, ওয়াটার পাম্প, টর্ক রেঞ্চ
1.3 ট্রেন, অটো মোবাইল, ট্রাক্টর, বিমান, জাহাজ, মাইনিং মেশিন
1.4 জল পুনর্ব্যবহারযোগ্য সিস্টেম
1.5 ভিসকোমিটার
1.6 প্রক্রিয়া শিল্প
1.7 টর্ক রেঞ্চ ক্রমাঙ্কন

◆ Tপ্রযুক্তিগত পরামিতি

সূচক	পরামিতি স্পেসিফিকেশন
পরিসর(NM)	0.1-5
পাওয়ার সাপ্লাই ভোল্টেজ	± 15V ডিসি (ফ্রিকোয়েন্সি সিগন্যাল আউটপুট), 24V DC (ভোল্টেজ বা বর্তমান সংকেত আউটপুট)
টর্ক সংকেত	5~15Khz (12V এর প্রশস্ততা, 0.0.10kHz), 4~20mA, 1~5V, 0-10V RS485, RS232(ঐচ্ছিক)
গতি সংকেত	30Khz,4-20mA,0-10VDC
গতির পরিসীমা	0~1000,3000,6000,8000 15000,18000আরপিএম
Aনির্ভুলতা	±0.25%
বছরের স্থিতিশীলতা	0.25% / বছর
অন্তরণ প্রতিরোধের	2000MΩ(100VDC) এর চেয়ে বড় বা সমান
পরিবেষ্টিত তাপমাত্রা	-20 ~ 60 ডিগ্রী
আপেক্ষিক আর্দ্রতা	0-90% RH
ওভারলোড ক্ষমতা	150%
ফ্রিকোয়েন্সি প্রতিক্রিয়া	1ms
সেলফ ডিসপ্লে	ঐচ্ছিক

তারের সংযোগ

8-পিন কেবল বৈদ্যুতিক সংযোগ (আউটপুট সংকেত এবং যোগাযোগ সহাবস্থান)
পাওয়ার সাপ্লাই	পিন 5	লাল	পাওয়ার ভিন +
পাওয়ার সাপ্লাই	পিন 6	কালো	পাওয়ার ভিন -
সংকেত			পালস/কারেন্ট/ভোল্টেজ		পালস পার্থক্য
	পিন 3	সবুজ	টর্ক		টর্ক A+
	পিন 4	হলুদ	গতি ঘোরান		গতি B+
	পিন 1	সাদা	সংকেত-(GND)		টর্ক A-
	পিন 2	নীল	অ		গতি B-
যোগাযোগ			RS485	আরএস২৩২	CAN
	পিন 7	বাদামী	A+	TxD	H+
	পিন 8	ধূসর	B-	RxD	L-
সিগন্যাল- (সাধারণ শেষ) অবশ্যই সাদা জিএনডি ব্যবহার করতে হবে, ইনপুট পাওয়ার সাপ্লাই ব্যবহার করতে পারবে না-
ভিন- GND এর সমান নয়, একটি ভোল্টেজের পার্থক্য রয়েছে

ঐচ্ছিক আনুষাঙ্গিক

	টর্ক মিটার, সূচক আনুষাঙ্গিক: ইনস্টলেশন সরঞ্জাম টর্ক মান প্রদর্শন শুধুমাত্র তারের; টর্ক সেন্সর তারের ঐচ্ছিক: RS232 সমর্থন

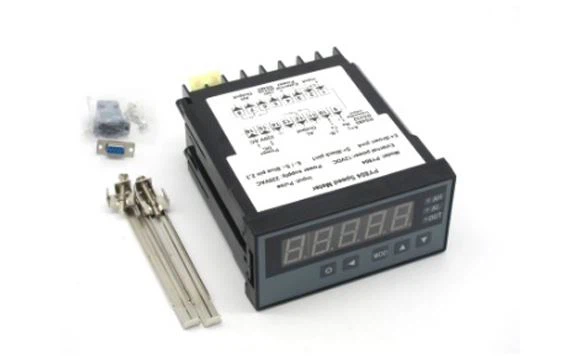

	স্পিড মিটার আনুষাঙ্গিক: ইনস্টলেশন সরঞ্জাম গতি মান প্রদর্শন শুধুমাত্র কেবল: টর্ক সেন্সর তার ঐচ্ছিক: RS232।
	কাপলিংস ছোট ক্ষমতা জন্য অ্যালুমিনিয়াম মাঝারি ক্ষমতা জন্য খাদ ইস্পাত বড় ক্ষমতা জন্য স্টেইনলেস স্টীল
	পিসি সফটওয়্যার 1, ডেটা প্রদর্শন, স্টোরেজ, ডাউনলোড সমর্থন করে। 2, ঘূর্ণন সঁচারক বল, গতি এবং শক্তি খরচ ডেটা প্রদর্শন করতে সক্ষম যদি এটির সাথে সংযুক্ত মিটার সেই ফাংশনগুলিকে সমর্থন করে।
	ট্রান্সমিটার: এমভি/ভি আউটপুটকে অ্যানালগ আউটপুটে রূপান্তর করার জন্য, যেমন 0-5V / 0-10V/ 4-20mA
