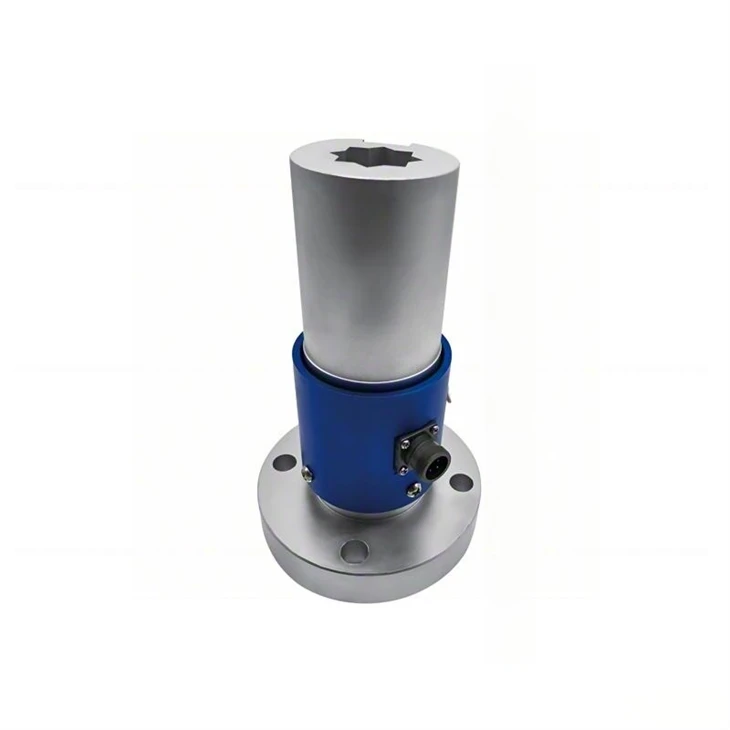

শিল্প ক্রমাঙ্কন জন্য অ ঘূর্ণমান ঘূর্ণন সঁচারক বল সেন্সর
মডেল: ZNJ-102
একটি স্ট্যাটিক টর্ক সেন্সর, যা একটি প্রতিক্রিয়া টর্ক সেন্সর নামেও পরিচিত, একটি নন-ঘূর্ণায়মান বস্তুতে বা একটি স্থির, ধীর-চলমান সিস্টেমে মোচড়ের বল পরিমাপ করে। এগুলি ক্রমাগত ঘূর্ণন পরিমাপ না করে প্রতিক্রিয়া ঘূর্ণন সঁচারক বল পরিমাপ করার জন্য ডিজাইন করা হয়েছে, একটি নির্দিষ্ট সমর্থনের বিরুদ্ধে উত্পন্ন বাঁকানো শক্তি। এই সেন্সরগুলি তাদের স্থায়িত্ব, নির্ভুলতা এবং স্থায়িত্বের জন্য অত্যন্ত মূল্যবান।
একটি স্ট্যাটিক টর্ক সেন্সর কিভাবে কাজ করে
স্ট্যাটিক টর্ক সেন্সর সাধারণত স্ট্রেন গেজ প্রযুক্তি ব্যবহার করে কাজ করে। প্রক্রিয়াটি একটি ধাপে-দ্বারা-ধাপে কাজ করে:
1. সেন্সরটি একটি উপাদান বা শ্যাফ্টের সাথে সংযুক্ত যেখানে টর্ক পরিমাপ প্রয়োজন।
2. টর্ক প্রয়োগ করা হলে, সেন্সরের অভ্যন্তরীণ ইলাস্টিক উপাদানটি সামান্য যান্ত্রিক বিকৃতি বা মোচড়ের মধ্য দিয়ে যায়।
3. স্ট্রেন গেজগুলি, যা ইলাস্টিক উপাদানের সাথে আবদ্ধ বৈদ্যুতিক প্রতিরোধক, এছাড়াও বিকৃত হয়। এই বিকৃতিটি প্রয়োগকৃত টর্কের সমানুপাতিক তাদের বৈদ্যুতিক প্রতিরোধের পরিবর্তন ঘটায়।
4. একটি Wheatstone ব্রিজ সার্কিট প্রতিরোধের পরিবর্তনকে বৈদ্যুতিক সংকেতে রূপান্তরিত করে, সাধারণত একটি ভোল্টেজ।
5. এই বৈদ্যুতিক সংকেতটি তারপর পরিবর্ধিত, প্রক্রিয়াকরণ এবং একটি সুনির্দিষ্ট টর্ক রিডিংয়ে অনুবাদ করা হয়।
◆ মাত্রা:
| মডেল | ক্ষমতা (N.m) |
A | B | C | D | E | F | K | L | N | S | P | M |
| ZNJ102A | 0 - 1K | 99 | 50 | 80 | 155 | 20 | 65 | 53 | 25 | 16 | 20 | 44 | 4 - φ10.5 |
| ZNJ102B | 0 - 1K | 98 | 50 | 80 | 90 | 15 | 33 | 33 | 25 | 16 | 20 | 44 | 4 - φ10.5 |
| ZNJ102C | 1.5K - 2K | 125 | 75 | 105 | 150 | 20 | 62 | 60 | 30 | 20 | 25.5 | 67.5 | 4 - φ12.5 |
| ZNJ102D | 2.5K - 5K | 125 | 75 | 105 | 150 | 20 | 62 | 60 | 30 | 20 | 40.5 | 67.5 | 4 - φ12.5 |
| ZNJ102E | 6K - 10K | 190 | 98 | 160 | 220 | 30 | 120 | 110 | 70 | 28 | 55 | 78 | 4 - φ19 |
মাত্রা একক: মিমি
◆ বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
| 1. প্রতিরোধের স্ট্রেন গেজ প্রয়োগ করে যা সঠিক স্থিতিশীল এবং নির্ভরযোগ্য দ্বারা বৈশিষ্ট্যযুক্ত সার্কিটের সাথে সংহত একটি সংবেদনশীল উপাদান। | |||||||||||||
| 2. উচ্চ ঘূর্ণন সঁচারক বল ক্ষমতা, ইনস্টল এবং ব্যবহার করা সহজ. | |||||||||||||
| 3. কী (বা অভ্যন্তরীণ স্কোয়ারকি) জয়েন্ট সহ এক প্রান্ত, ফ্ল্যাঞ্জযুক্ত জয়েন্ট সহ অন্য প্রান্ত। | |||||||||||||
| 4. স্ট্যাটিক ঘূর্ণন সঁচারক বল পরিমাপ জন্য উপযুক্ত. |
◆ Tপ্রযুক্তিগত পরামিতি
| পরামিতি | স্পেসিফিকেশন |
| ক্ষমতা | 0~20,50,100,200,300,500Nm |
| রেট আউটপুট | 1.5+10% mV/V |
| জিরো ব্যালেন্স | ±1% FS |
| অরৈখিকতা | +0.1-0.3%FS |
| হিস্টেরেসিস | ±0.05%F.S |
| ধর্ষণযোগ্যতা | 0.05%F.S |
| হামাগুড়ি | 0.03%FS/30মিনিট |
| আউটপুট উপর ট্যাম্প প্রভাব | 0.03%F.S/10ডিগ্রী |
| শূন্যে টেম্প ইফেক্ট | 0.03%FS/10ডিগ্রী ডিগ্রী |
| এনপুট প্রতিবন্ধকতা | 350/750+100 |
| আউটপুট প্রতিবন্ধকতা | 350/700+50 |
| রাস্পোনস ফ্রিকোয়েন্সি | 100μS |
| অন্তরণ | 5000MΩ/100V এর থেকে বড় বা সমান |
| প্রস্তাবিত উত্তেজনা | 10V(DC) |
| ক্ষতিপূরণ টেম্প রেঞ্জ | -10 ~ 60ডিগ্রী |
| অপারেশন টেম্প রেঞ্জ | -20 ~ 65ডিগ্রী |
| নিরাপদ ভার্লোড | 150%F.S |
| Wltirnate ওভারলোড | 200%F.S |
| তারের আকার | 05.2x3m |
| তারের রঙের কোড | ইনপুট লাল(+), কালো(-)আউটপুট সবুজ(+), সাদা(-) |
| উপাদান | স্টেইনলেস স্টীল/অ্যালয় স্টিল |
ঐচ্ছিক আনুষাঙ্গিক
 |
টর্ক মিটার, সূচক আনুষাঙ্গিক: ইনস্টলেশন টুল টর্ক মান প্রদর্শন শুধুমাত্র তারের; টর্ক সেন্সর তারের ঐচ্ছিক: RS232 সমর্থন |
 |
স্পিড মিটার আনুষাঙ্গিক: ইনস্টলেশন টুল গতি মান প্রদর্শন শুধুমাত্র কেবল: টর্ক সেন্সর তার ঐচ্ছিক: RS232। |
 |
পিসি সফটওয়্যার 1, ডেটা প্রদর্শন, স্টোরেজ, ডাউনলোড সমর্থন করে। 2, ঘূর্ণন সঁচারক বল, গতি এবং শক্তি খরচ ডেটা প্রদর্শন করতে সক্ষম যদি এটির সাথে সংযুক্ত মিটার সেই ফাংশনগুলিকে সমর্থন করে। |
 |
ট্রান্সমিটার: এমভি/ভি আউটপুটকে অ্যানালগ আউটপুটে রূপান্তর করার জন্য, যেমন 0-5V / 0-10V/ 4-20mA |
