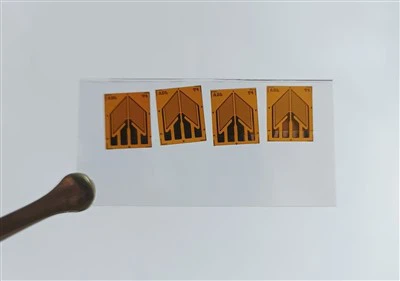

শিয়ার টাইপ 45 ডিগ্রি ডাবল গ্রিড স্ট্রেন গেজ এইচএ সিরিজ

শিয়ার টাইপ 45 ডিগ্রি ডাবল গ্রিড স্ট্রেন গেজ এইচএ সিরিজ

শিয়ার টাইপ 45 ডিগ্রি ডাবল গ্রিড স্ট্রেন গেজস এইচএ সিরিজটি টর্ক বা টর্জনিয়াল লোডিংয়ের ফলে শিয়ার স্ট্রেন পরিমাপ করার জন্য ডিজাইন করা হয়েছে। এগুলি একক ক্যারিয়ারের সাথে সংযুক্ত এক বা দুটি পরিমাপ গ্রিড বৈশিষ্ট্যযুক্ত করতে পারে। একক - গ্রিড কনফিগারেশনে, স্ট্রেন গেজ উপাদানটি শ্যাফ্ট অক্ষের সাথে সম্পর্কিত 45 ডিগ্রি কোণে ভিত্তিক হয়। একটি দুটি - গ্রিড শিয়ার স্ট্রেন গেজ, যা ভি রোসেট নামেও পরিচিত, 45 ডিগ্রি এবং 135 ডিগ্রিতে সেট করা উপাদানগুলির পরিমাপক রয়েছে। এই গেজগুলি সাধারণত ইঞ্জিন শ্যাফ্ট এবং ড্রাইভট্রেনগুলির মতো অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যেখানে এগুলি স্ট্রেন পরিমাপের ভিত্তিতে শ্যাফ্ট পাওয়ার গণনা করতে ব্যবহার করা যেতে পারে]]

মডেল: এইচএ সিরিজ
ক্যারিয়ার উপাদান: ফেনলিক অ্যালডিহাইড /পলিমাইড /ইপোক্সি
পরিমাপ উপাদান: ফয়েল (নিকেল কপার অ্যালো, কনস্টান্টান বা কর্ম)
প্রতিরোধ: 350,650,1000 ওহম
অপারেশনাল তাপমাত্রা －30- ＋ 80 ডিগ্রি, তাপমাত্রা ক্ষতিপূরণ পরিসীমা ＋ 10- ＋ 80 ডিগ্রি
তিন (3) সোল্ডার পয়েন্ট, দীর্ঘ শর্তাবলী স্থিতিশীল।

অ্যাপ্লিকেশন:

টর্জনিয়াল লোড পরিমাপ:ড্রাইভশ্যাফ্টস, টারবাইন বা ঘোরানো যন্ত্রপাতি।

কাঠামোগত স্বাস্থ্য পর্যবেক্ষণ:শিয়ার স্ট্রেসের অধীনে সেতু, মরীচি বা জয়েন্টগুলি।

মহাকাশ/স্বয়ংচালিত পরীক্ষা:উইং স্পারস, চ্যাসিস উপাদান বা সাসপেনশন সিস্টেম।

উপাদান বিজ্ঞান:কম্পোজিট বা অ্যালোগুলিতে শিয়ার বৈশিষ্ট্য অধ্যয়ন করা।

উদাহরণ ব্যবহার কেস:

একটি হেলিকপ্টার রটার শ্যাফটে শিয়ার স্ট্রেস পর্যবেক্ষণ:

• শ্যাফ্ট পৃষ্ঠের 45 ডিগ্রি এ এইচএ সিরিজ গেজ ইনস্টল করুন।
• স্লিপ রিংয়ের মাধ্যমে একটি টেলিমেট্রি সিস্টেমের সাথে সংযুক্ত করুন।
• ক্লান্তি ব্যর্থতা রোধ করতে অপারেশন চলাকালীন বাস্তব - সময় টর্জনিয়াল লোডগুলি পরিমাপ করুন।
• শিয়ার/টর্জনিয়াল স্ট্রেন পরিমাপের জন্য অনুকূলিত

দ্রষ্টব্য:অন্যান্য মডেল এবং আকারগুলি গ্রাহকের অনুরোধ অনুযায়ী উপলব্ধ
